Hallo allemaal,

Hier nog een hobbyist die wat gebrouwen heeft.
Dit keer in een Nexus beker die zeer weinig ruimte overlaat.
Dus geen plek voor lampen ed.
Ook isloleren aan de binnenkant kan bijna niet, en zeker met aluminiumfolie loop je het risico dat je zendsignaal ook nog wordt tegengehouden. Iemand ervaring mee?
De zender zit namelijk in het midden van de beker.
Waarschijnlijk hoef je hier wel minder te stoken door de kleine ruimte.

Hieronder de beschrijving van mijn uitwerking.

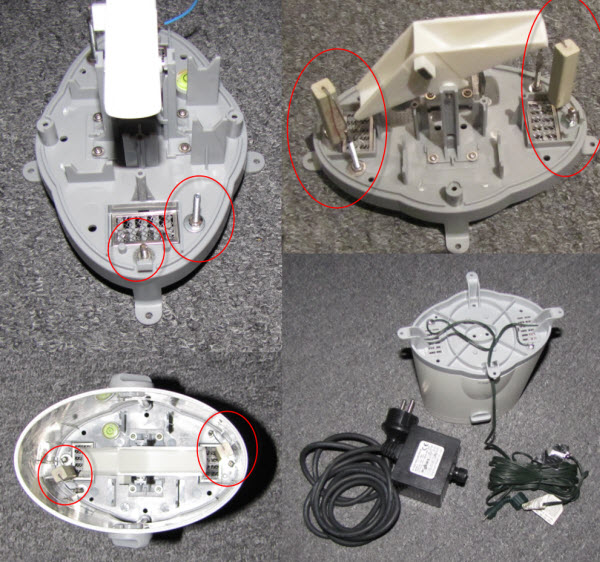

1. 2x bouten M3 gemonteerd in bodemplaat. Een langere en kortere.

2. 2x weerstand van 75 ohm 10W gemonteerd (parallel) door solderen op de bouten.
Rechtstandig boven de roostertjes zodat tevens de luchtstroom goed opgang komt.
De plastc wip gaat hier net langs maar is nooit in de buurt.
Door de draad aan de bovenzijde naar de korte bout te laten lopen voorkom je dat de soldering loslaat door de warmte.

3. Een oude waterdichte trafo van 24 volt gebruikt. (Van buitenkerstverlichting)

4. Wat aluminium tape geplakt tegen het binnenzijde van de koker t.h.v. de weerstanden.
Dit om het huis nog extra te beschermen. Weerstanden zitten er niet ver vandaan.

Daarna de zaak aangesloten en in huis getest voor 12 uur.
Met de infrarood meter mat ik een max. temp van 45 graden bovenin de beker.
Dus dat lijkt te werken en de zaak wordt niet te heet. (Zeker straks buiten niet bij vorst)
Ben beneuwd of dit voldoende is. Anders moet ik de beker aan de buitenzijde gaan isoleren of een hogere spanning aanleggen.
