[djdive]

Bij deze de foto's:

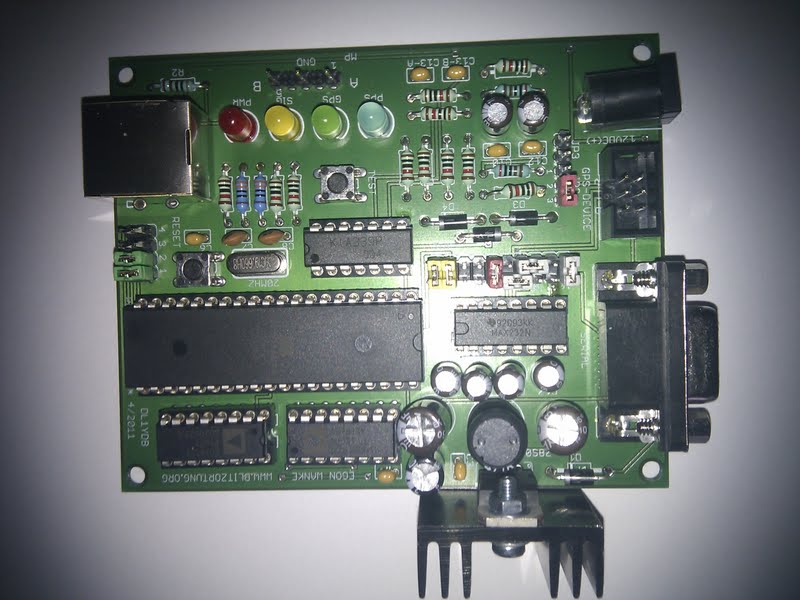

[img]https://lh5.googleusercontent.com/-kyq1GSthnIo/Tjl4f5wkbKI/AAAAAAAADww/xsTMqli-HDQ/s640/Main%252520PCB%252520front.jpg[/img]

[img]https://lh5.googleusercontent.com/-5J7jxEbCvWA/Tjl4hJu70JI/AAAAAAAADw0/EU_nu0LEDMY/s640/Main%252520PCB%252520back.jpg[/img]

[img]https://lh4.googleusercontent.com/-PvHU58893wE/Tjl4i5EXjWI/AAAAAAAADw4/4e_EpolurTU/s640/Pre-Amp%252520front.jpg[/img]

[img]https://lh6.googleusercontent.com/-3mPVrpW7CsI/Tjl4jB344BI/AAAAAAAADw8/gKaiiH8F9zE/s640/Pre-Amp%252520back.jpg[/img]

Mocht je eventueel vragen hebben dan hoor ik het wel.
Mvg,
DJ

[poldeleeuw]

@ DJDIVE: Als je op de ene pcb stroom steekt en dan de andere verbind met de RJ45 kabel krijgt de andere pcb dan ook stroom bij jou?

Jou soldeerwerk is in ieder geval netter en mooier dan bij mij (kan ook daar aan liggen dat het bij mij nie naar behoren werkt)

En weet je toevallig hoe je een dicht gaatje met soldeersel terug openkrijgt?

Joeri.

[djdive]

@ Joeri, wanneer er op de hoofd print voeding komt te staan en de Pre-Amp module middels een UTP kabel is aangesloten krijgt deze voeding vanuit de hoofdprint.

Om een dicht gaatje open te krijgen zijn een paar handige tips:
1) neem een tin zuiger waarmee je vloeibaar tin kan wegzuigen
2) neem wat litze draad (soms kan je dit op rol krijgen met wat vloeimiddel maar als je de mantel litze van een coax kabel pakt dan werkt dit ook) deze "zuigt" het soldeer als het waren op.

Mocht je beide mogelijkheden niet hebben dan kan je eventueel het gaatje opnieuw uitboren met een klein boortje.

Ik hoop dat je hier wat aan heb.
Gr,
Dieuwert

[nolversteeg]

Hallo Joeri,

Een dicht gaatje kan je open maken met desoldeer lytse draad ,maar dat zal jij niet hebben, Advies: doe op het te openen gaatje een beetje nieuwe tin ,hier zit vloeimiddel in als het tin op het eilandje ligt en vloeit moet je de print op een stevig oppervlakte kloppen zodat de tin er uit schiet ,het beste is om de bout vast te zetten zodat je de handen vrij hebt voor de tin en het board .maar wel tin gebruiken voor desolderen hoe vreemd het ook klinkt. en schoonmaken van de print gaat met spiritus of Thinner, ziet het er direct een stuk beter uit.

succes Nol

[poldeleeuw]

Pfff, waar ben ik aan begonnen.

De printplaat van de pre-amplifier is stuk. Heb blijkbaar een gaatje doorboord met de soldeerbout (banen zijn beschadigt). En bij het ander bord willen de andere ledjes niet pinken bij de controle, alleen de rode gaat.

Mijn eerste soldeerwerkje...., tjah, je moet ergens mee beginnen he.

[nolversteeg]

Hallo Dieuwett,

"Mocht je beide mogelijkheden niet hebben dan kan je eventueel het gaatje opnieuw uitboren met een klein boortje".

Pas hierbij wel op want de print is doorgemetaliseetd , en is heel dun als dat weggeboord wordt moet je ook aan de bovenkant het onderdeel solderen, wordt er niet makkelijker op.

Groeten Nol

[nolversteeg]

Hallo Joeri,
Ik ga je een PM sturen.
Groeten Nol

[djdive]

Hallo Nol,

Dat ben ik met je eens... is een risico.
Het boortje met dunner zijn dan de daadwerkelijke doorvoering.

(bedankt voor de alertheid )

@ Joeri, maakt eens een foto van de beschadigde banen, want als het alleen de banen zijn dan is er misschien nog een poging wat te reden door de banen d.m.v. een losse draad te overbruggen.

Gr,
DJ

[poldeleeuw]

dit zijn de foto's

[Roelof]

poldeleeuw schrijft:

[size=2]Foto's verwijderd, zie hierboven[/size]
dit zijn de foto's

Hallo,

Ik heb beide printen eens vergeleken en zie dat er verschil zit in de plaatsing van de ic's. Dit is waarschijnlijk de oorzaak van het niet werken van de print.

Zo kun je zonder schema al zien dat er iets verkeerd zit op een van de printen Goed na lopen en kijken of de onderdelen goed geplaatst zijn is dan ook mijn advies.

Roelof(pa3fsr)
